产品介绍：
本设备为全塑、固定管板、列管式换热器，换热管系用石墨改性聚丙烯塑料制成；壳体、管板、封头法兰及接管等零部件均采用纯聚丙烯塑料制成。

性能特点：

1、耐腐蚀性：聚丙烯具有很好的耐化学药品性，对于无机化合物，不论酸、碱、盐溶液，除氧化性溶剂外，介质温度几乎直到100℃，都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷烃及醇粉、醅醛类等介质均可使用本设备。
2、重量轻：由于聚丙烯的比重(密度)仅为0.91-0.93，是树脂中较轻的材料，所以本设备非常轻便，对设备的运输、安装、维修均比较有利。
3、耐温性:
由于本材料的熔点为164~174℃，因此安全使用最高温度可达110~125℃，在无外力作用的情况下达150℃时也不变形。本设备最低使用温度为-10℃。
4、其它性能：聚丙烯具有无毒性、不结垢等其它性能，不对介质造成污染。
适用范围：
由于具有以上性能特点，所有本设备适合于在化工、石油、医药、食品、油脂、印染、冶金、环保、轻工等工业中做各种用途的换热设备。尤其适宜做冷凝设备，代替原有的不锈钢、搪瓷、石墨、玻璃冷凝器。
使用情况：
实践证明：本设备操作稳定、效果良好、安装方便，满足生产需求，最久已达八年，充分体现了上述优点。
注意事项：
由于本设备材质为PP塑料，较脆，所以在运输途中严禁碰撞、重物挤压等有损于设备的行为，上下货时轻拿轻放；安装时要慢慢紧固螺栓，以免损坏设备。
2、应避免与明火接触。
3、开车使用时应先通入冷却水，灌满后再通入所需换热的介质。立式换热器的冷却水应下进上出卧式的应与换热管内的介质逆流而行。
4、应尽量降低冷却水的温度，以提高换热效果。推荐的冷却水温度为<20℃。
订货需知：
1、请查阅产品说明书中的性能，针对介质和使用条件选购本设备。
2、每台换热器规格面积由用户指定，换热管及壳体直径请参考换热器规格表。
3、指明安放形式(立式或卧式)，如需改变管接口尺寸及方位应事先提出，以便按需制造。
4、本公司也可按用户的要求进行生产制造。

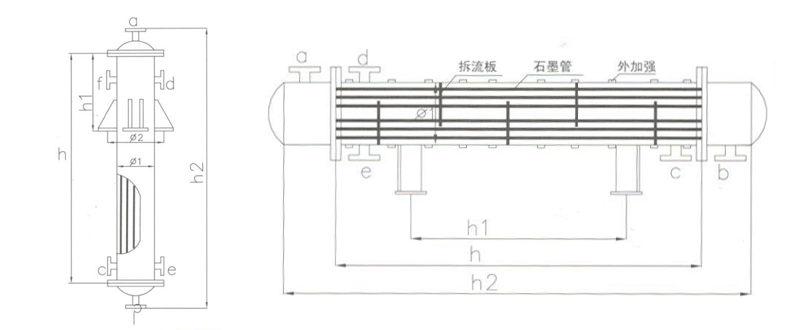

换热器(冷凝器)系列规格选型表
传热面积 ㎡	筒体	挂耳	外型尺寸						吸收列管 Ф20*1.7	管接口法兰规格(DN)
	Ф1	Ф2立式	h	h1	h2	h	h1	h2	数量/根	a	b	c	d	e	f
2	250	410	800	300	1240	800	350	1460	48	50	50	40	50	50	/
3	250	470	1050	350	1490	1050	500	1710	52
4	250	470	1350	450	1790	1350	800	2010	52
4	310	470	970	330	1420	970	450	1670	75
5	310	470	1200	400	1650	1200	700	1900	75
6	310	470	1400	450	1850	1400	800	2100	75
8	310	565	1800	600	2250	1800	1000	2500	75	65	65	50	65	50	/
10	310	470	2250	750	2700	2250	1300	2950	75
10	405	565	1250	400	1760	1250	700	2050	144
12	310	565	2700	900	3150	2700	1600	3400	75
12	405	565	1450	500	1930	1450	800	2250	144
15	405	565	1800	600	2310	1800	1000	2600	144
18	405	565	1210	700	2630	2120	1300	2920	144	80	80	50	65	50	65
20	405	565	2350	800	2860	2350	1400	3150	144
22	405	720	2600	850	3110	2600	1500	3400	144
25	405	720	2900	1000	3410	2900	1800	3700	144
25	500	720	1850	600	2380	1850	1000	2690	234
30	50	720	2200	750	2730	2200	1300	3040	234
35	500	720	2520	850	3050	2520	1500	3360	234
40	500	720	2900	1000	3430	2900	1800	3740	234
45	500	850	3200	1100	3730	3200	2000	4040	234
50	500	850	3550	1200	4080	3550	2200	4390	234	100	100	50	65	50	650
50	630	850	2450	800	3040	2450	1400	3350	346
55	630	850	2660	900	3250	2660	1500	3560	346
60	630	850	2900	1000	3490	2900	1800	3800	346
65	630	850	3120	1000	3710	3120	2000	4020	346
70	630	850	3350	1100	3940	3350	2100	4250	346
75	630	850	3600	1200	4190	3600	2200	4500	346
80	630	850	3820	1300	4410	3820	2400	4720	346
85	630	850	4050	1400	4640	4050	2500	4950	346
90	630	850	4400	1500	4990	4400	2700	5300	346
90	710	930	3260	1100	3920	3260	2000	4220	457
95	710	930	3450	1200	4110	3450	2100	4410	457
100	710	930	3620	1200	4280	3620	2200	4580	457	150	150	65	80	65	80
120	800	1020	3100	1000	3840	3200	2000	4200	646
150	800	1020	3800	1300	4540	3800	2400	4900	646
180	800	1020	4550	1500	5290	4550	2800	5650	646
注: 1、200——300平方换热器另行设计制造。 2、管接口法兰规格及方位可根据用户需要制作。 3、换热管传热面积计算公式：A=πd(L-2δ-0.06)n 式中 A--计算换热面积：㎡； d--换热管外径：m； L--换热管有效长度：m；δ-管板厚度：m；n-换热管根数
